[이미지/영상] Sony DCR-PC101을 테이프 없이 쓰기: 미니 DVR 연결 삽질기

0. 배경

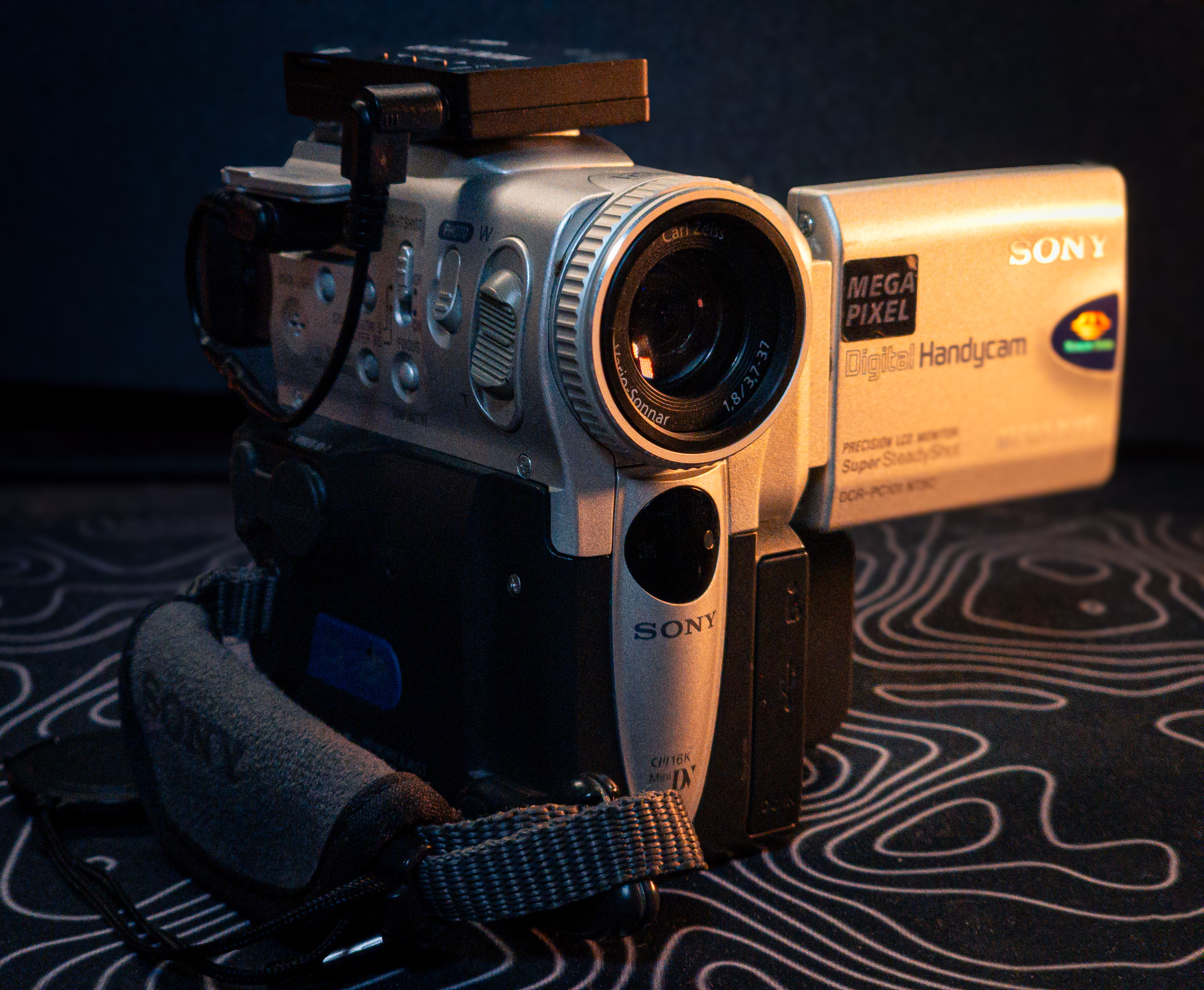

최근 뉴진스 등을 통해 퍼진 CCD카메라 열풍, 글쓴이도 이에 맞추어 집에 있던 소니의 ‘DCR-PC101’ 테이프 리코더를 찾아 녹화해보고자 했다. 그러나 몇 가지 문제점이 있었다.

• 테이프 리코딩 (miniDV) 방식이라, 테이프 구하기도 힘들고 1회 녹화 90분 제약, 물리적인 부품들에 피로도 준다.
• FireWire(IEEE-1394) 방식으로 녹화할 수는 있으나, 영상을 틀어놓고 그 출력을 수동으로 녹화하는 방식이라 비효율적이다.

즉, 테이프 출력 방식을 아예 건너뛰고, 영상 녹화 당시에 그 영상을 피기백으로 녹화하는 방식을 택해야한다는 것이다.

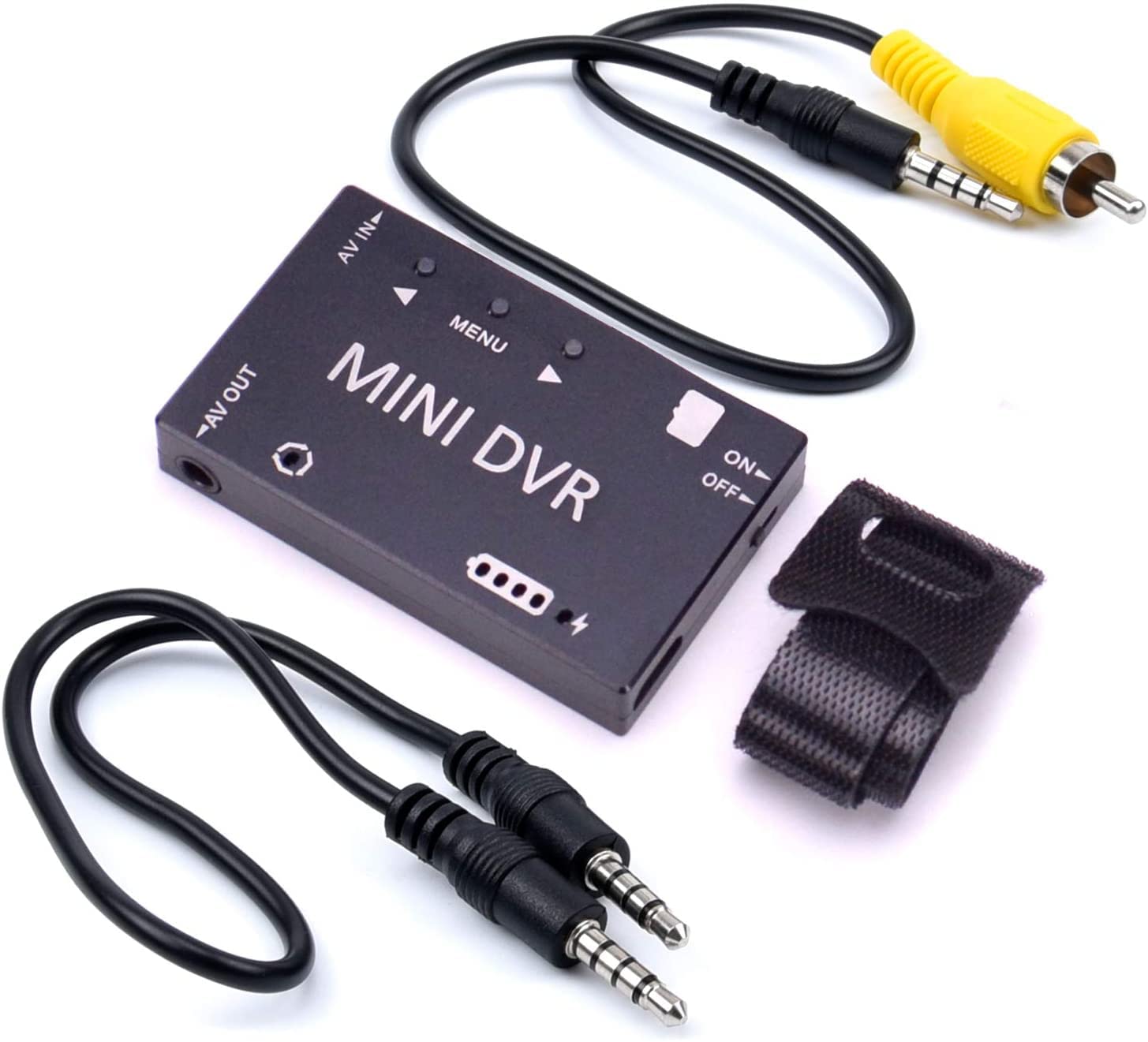

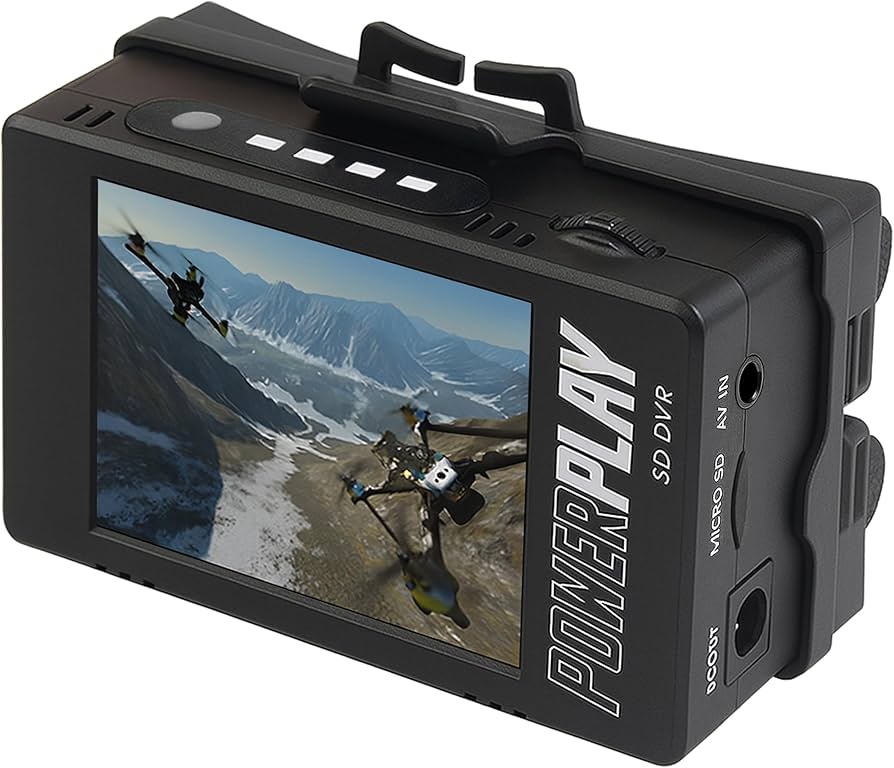

최근 SNS를 통해 유명해진, ImmersionRC의 PowerPlay DVR을 이용하면 녹화 + 화면 모니터링도 가능하지만, 20만원대의 부담되는 가격대가 형성되어 있어 조금 더 자작에 가까운 방식을 선택해보고자 했다. 바로 알리발 “Mini DVR”. 이 친구는 화면도 없고, 배터리도 2시간 남짓으로 짧지만, 가격이 1만원 후반대 형성되어 있어 초 가성비로 준 디지털 카메라 제작이 가능하다.

1. 문제 정의

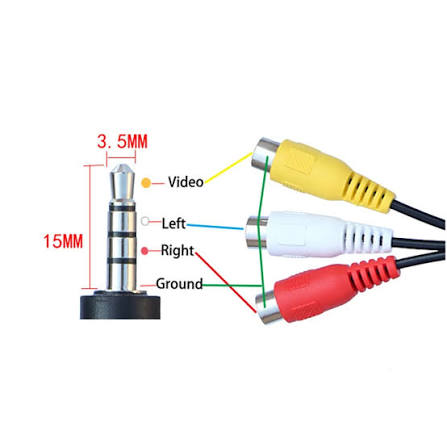

컴포짓 단자를 통해 영상만 피기백하면 되는 과정이라 매우 단순하다고 생각했지만, 문제는 여기서 시작한다. 바로 소니의 당찬 자신감 때문에 컴포짓 단자 배선을 제 멋대로 바꿔둔 것이다. 이로 인해 선을 직접 잘라 배선을 바꿔서 장착하기로 하였다.

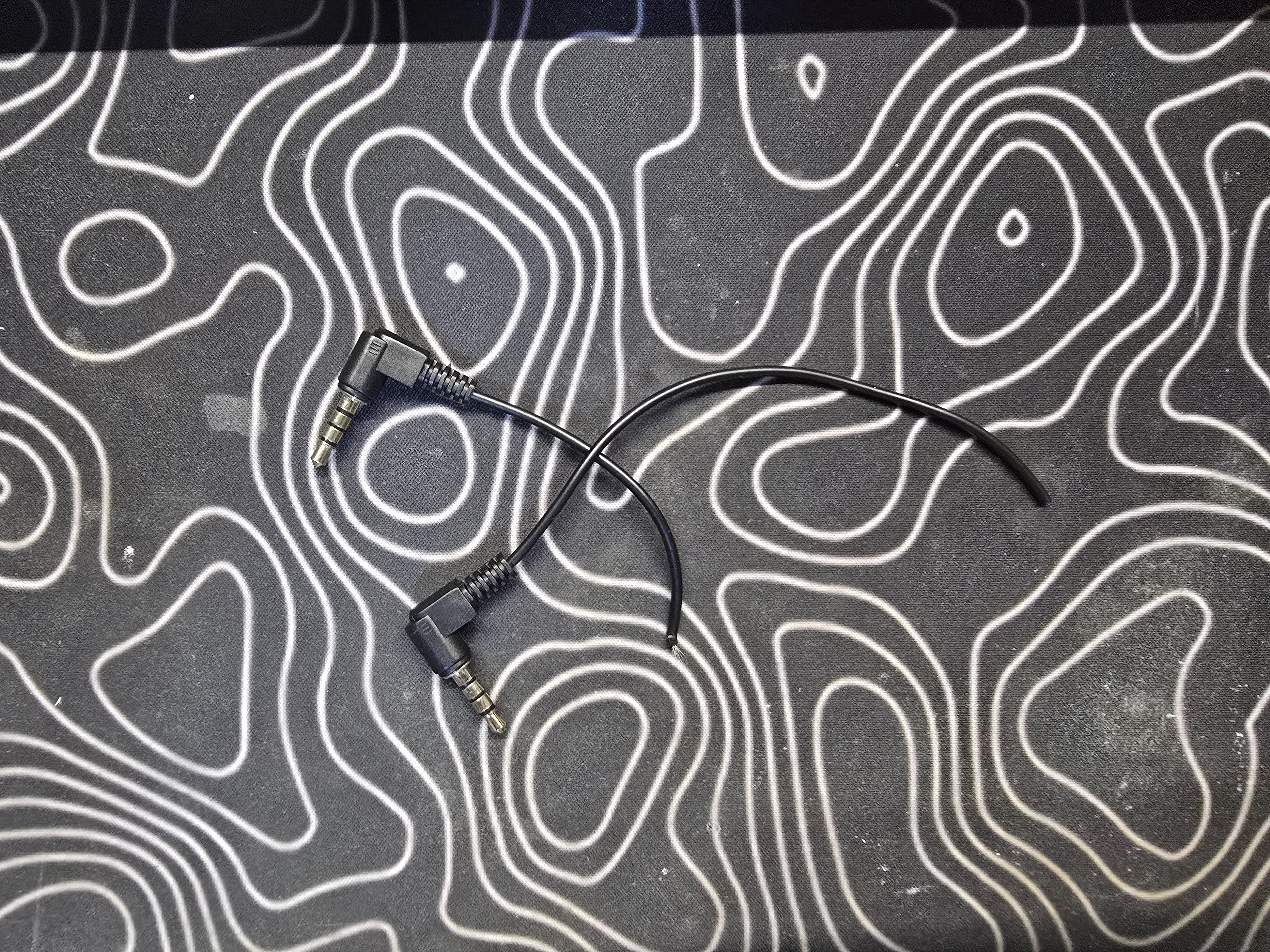

하나도 맞지를 않으니, 찍어도 검은 화면밖에 뜨지 않는다. 물리적인 프로빙을 통해 진리표를 도출하고, TRRS 케이블을 잘라 배선을 바꾸는 방법밖에 없다.

2. 접근 방법 (Method) - GND를 찾고, Video 찾기

• 멀티미터 continuity(저항) 모드 → 외부 쇠 부분과 프로빙하여 GND 먼저 찾는다
• 멀티미터 전압(DCV/ACV) 모드 → 75옴 + Video 찾기 (컴포지트 신호는 값이 미친듯이 튄다)

3. 해결 과정 (Troubleshooting Log)

약 3번의 시도를 통해 진리표를 도출할 수 있었다.

시도 1 — 저항·전압 측정만으로 추정 → 실패

→ Green-Green, Blue-Blue로 납땜. 결과: 무음 + 검은화면.

왜 틀렸나: PC101 A/V는 출력단이라 Video핀이 GND로 저저항을 안 보인다. 저항만으로는 Video를 못 집는다. 그리고 0.3~0.5V로 잡힌 Green은 사실 오디오 신호였다.

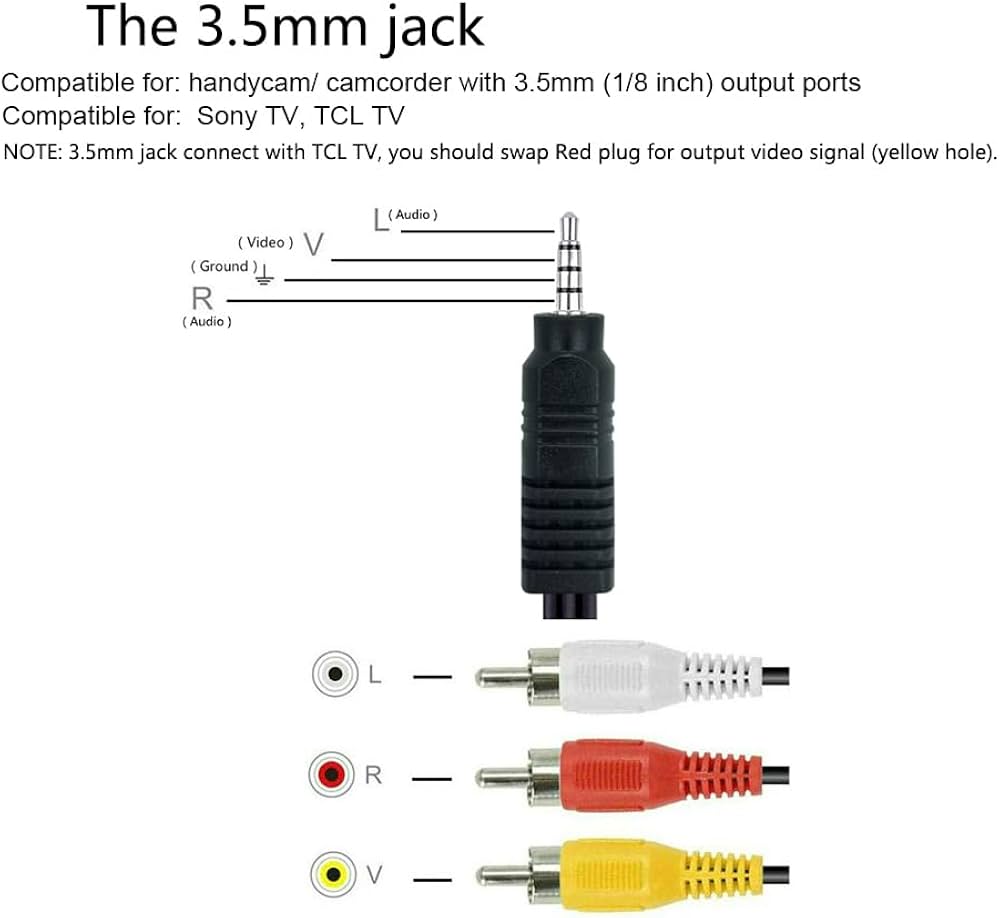

시도 2 — 순정 케이블로 핀 배열을 추정하기

소니 정품 케이블 연결을 통해 실제 케이블 배선 진리값을 찾아냈다.

시도 3 — 양쪽 토막을 각각 실측

두 엔드에서 모두 동일한 GND를 찾고, DVR쪽 Video + PC101쪽 Video 라인을 실측하여 진짜 Video 선만 도출해 내었다.

PC101쪽 토막 (전압 모드, Blue를 COM으로):

• Orange → 0~0.3V 주기적 변동 = 컴포지트 동기펄스 = Video
• Blue = GND (4.1Ω)

DVR쪽 토막 (저항 모드):

• Green → 정확히 75Ω = 컴포지트 종단저항 = Video
• Blue = GND (1.5Ω)

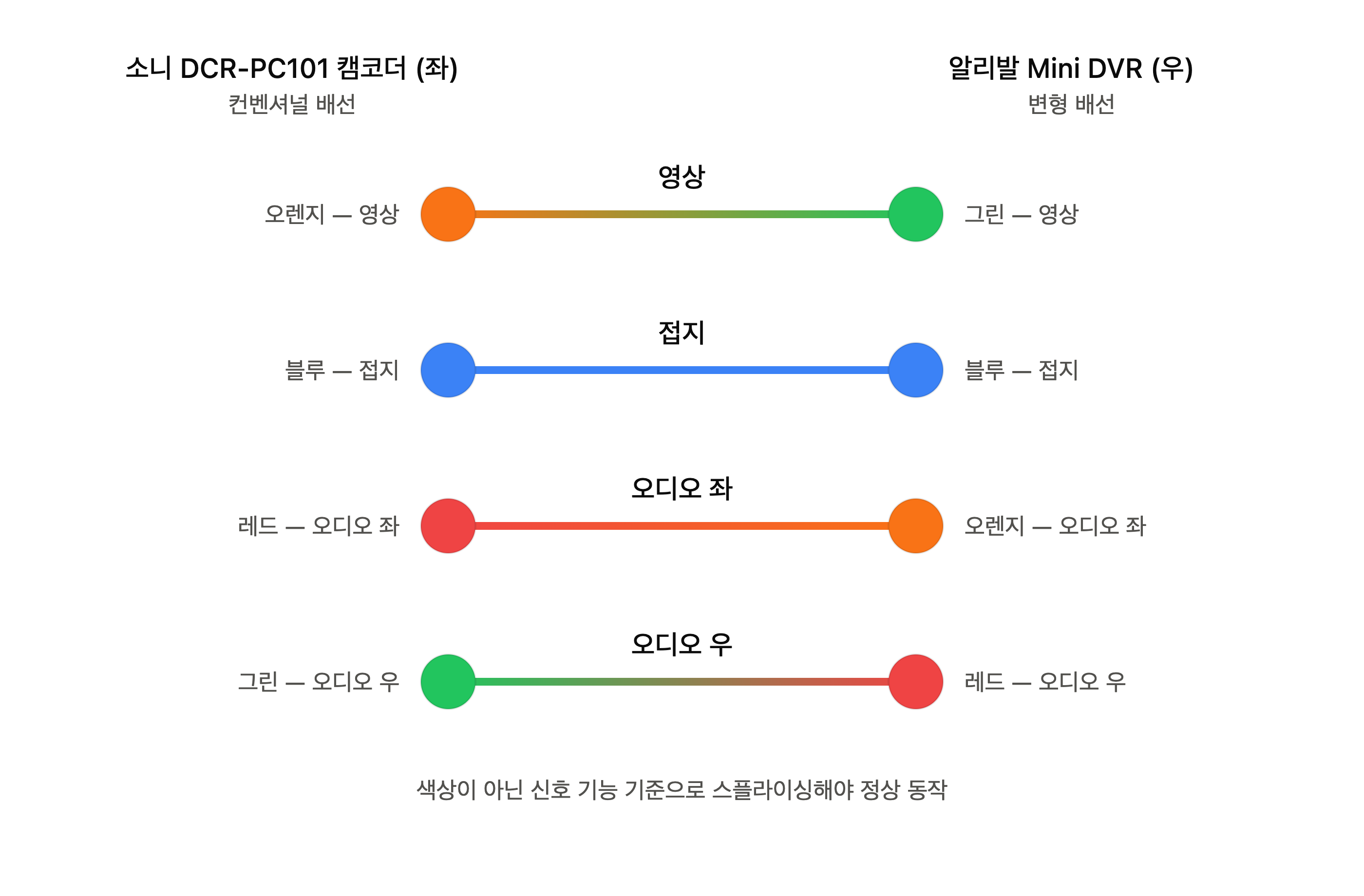

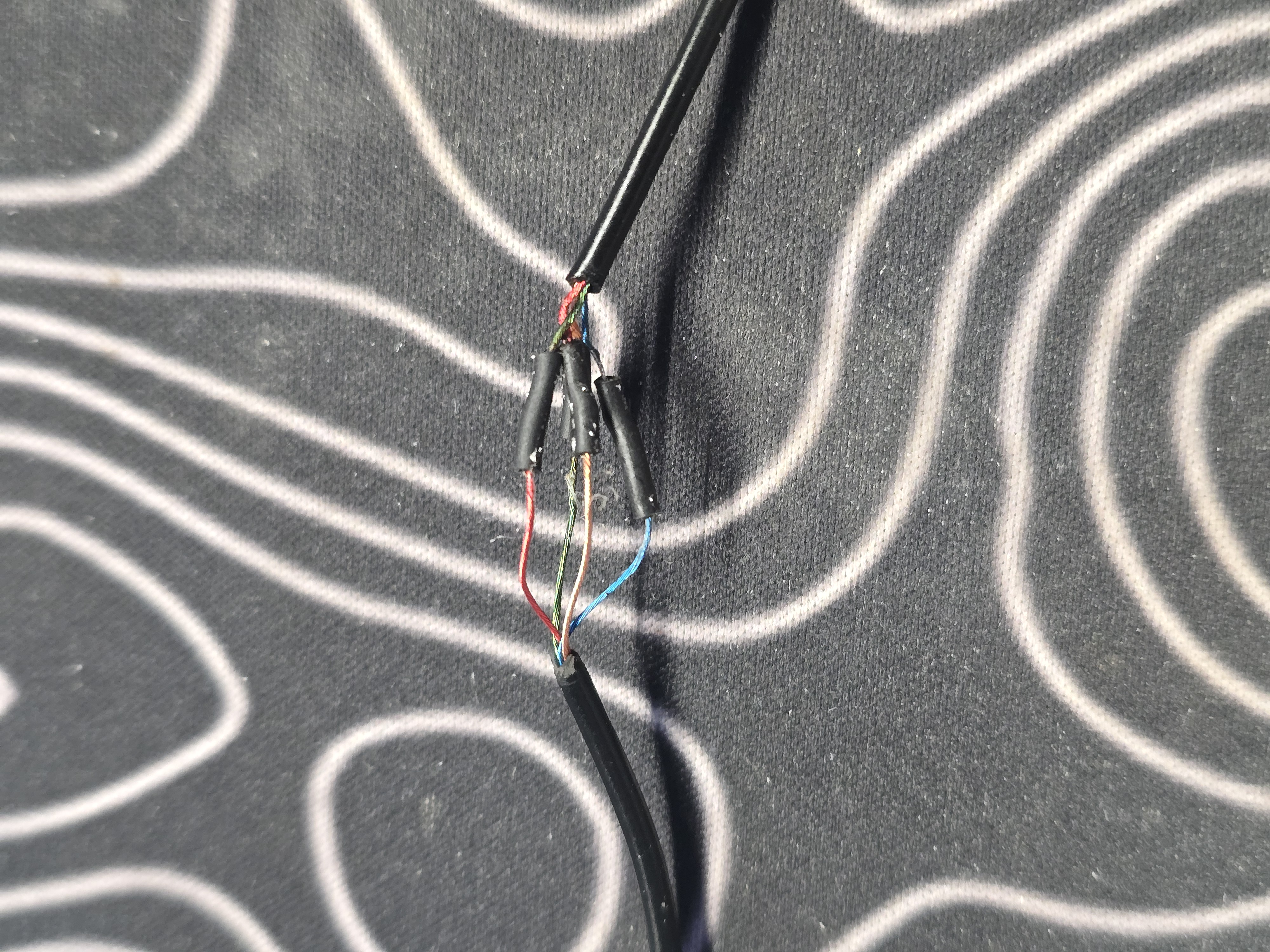

4. 최종 배선도

• Orange ↔ Green (영상)
• Blue ↔ Blue (접지)
• Red -> Orange (오디오 좌)
• Green -> Red (오디오 우)

4-4. 결과

이미지 결과 :

영상 결과 : https://youtu.be/BxsPsBQSWJY

5. 결론 (Conclusion)

신호 프로빙 시, DVR 측은 무조건 75옴을, 캠코더 측은 0~0.3V의 동기화 펄스를 찾아야한다.

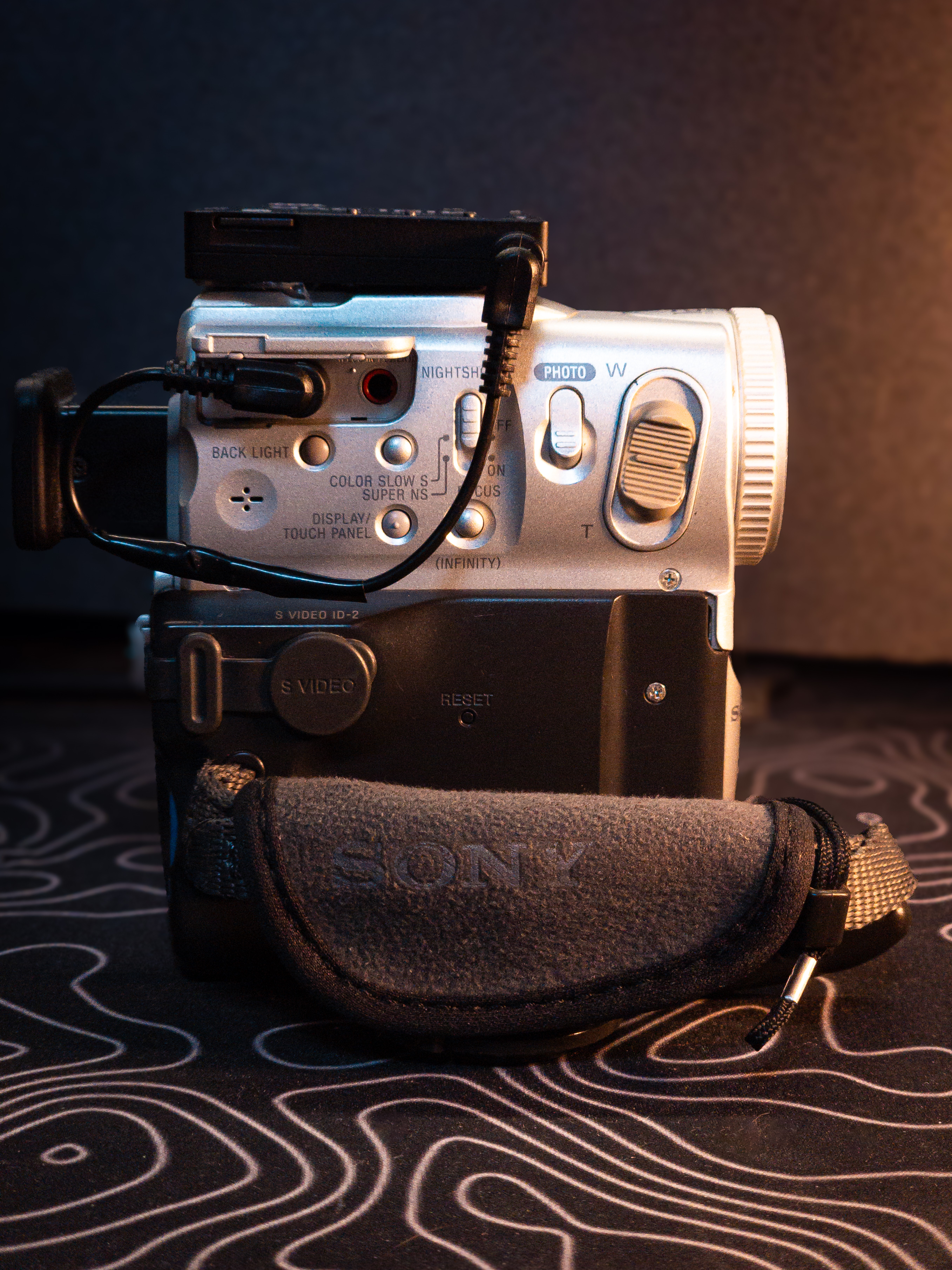

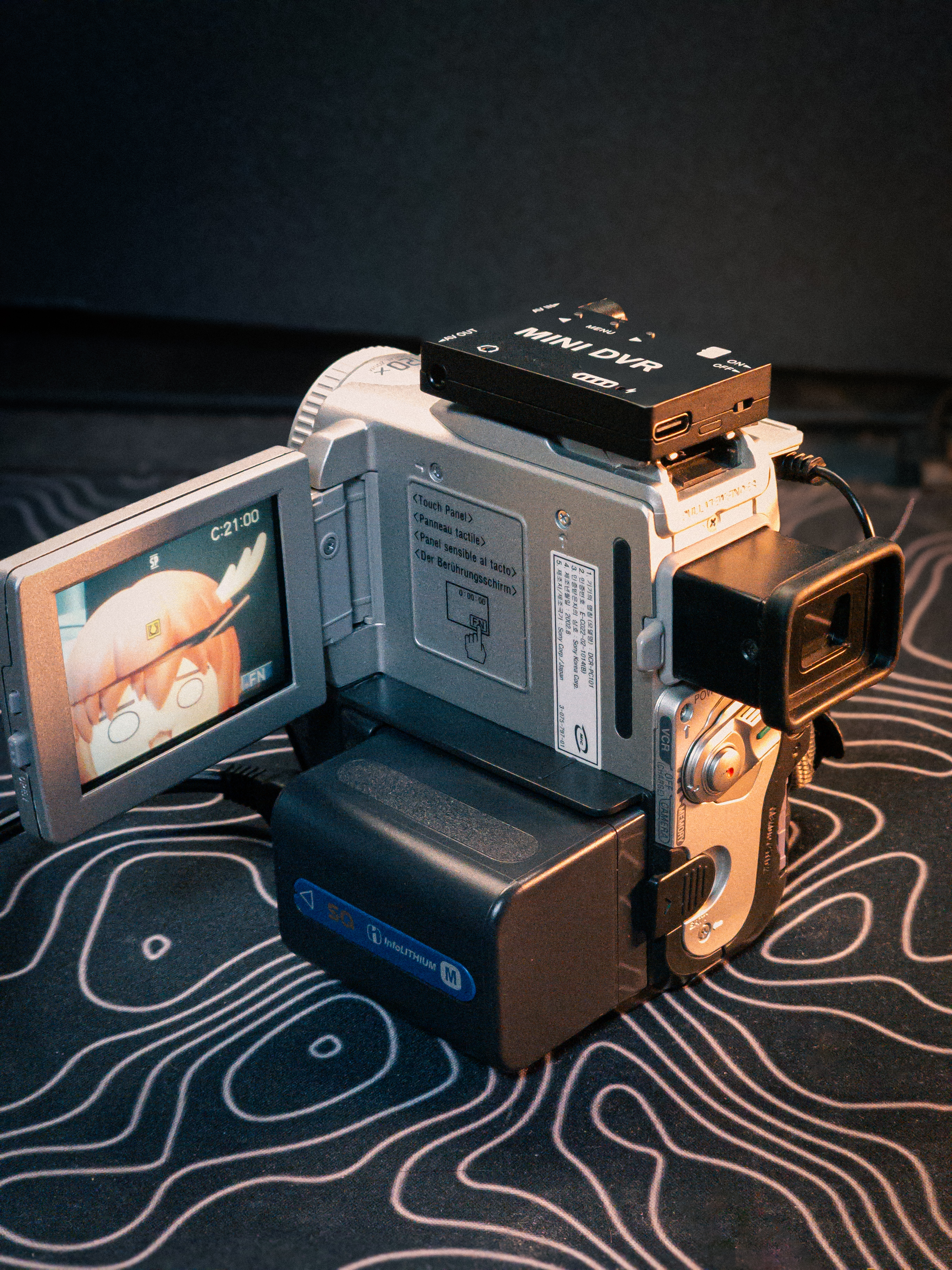

이로써 CCD 480i 컴포지트 카메라로 초염가 레트로 피팅을 완료하였다. 모두 복고풍 감성에 빠져보도록 하자.
